【CHL型臥式輕型不銹鋼多級泵（圓筒式）】產品：
【CHL型臥式輕型不銹鋼多級泵（圓筒式）】產品簡介：
CHL型臥式輕型不銹鋼多級泵（圓筒式）配臥式加長軸電機，軸向吸入，徑向排出。泵的過流部件均為優質不銹鋼板沖壓焊接而成，使得泵亦可適用于輕度腐蝕性的介質。產品采用優良的水力模型和先進的制造工藝，具有適用范圍廣，高效節能，質量可靠等特點。

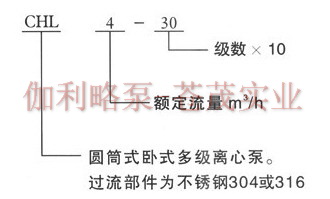

【CHL型臥式輕型不銹鋼多級泵（圓筒式）】型號意義：
【CHL型臥式輕型不銹鋼多級泵（圓筒式）】電機：
●全封閉式風冷電機
●鋁殼
●安全等級：IP55、密封等級：F
●標準電壓：50Hz：1×220-240V??? 3×220-240V??? 3×380-415V
【CHL型臥式輕型不銹鋼多級泵（圓筒式）】工作條件及輸送液體：
●液體溫度：常溫型：-15℃～+70℃??? 熱水型：+70℃～+110℃
●最大環境溫度：+40℃
●最大運作壓力：1Mpa
●最大進口壓力受最大運作壓力限制
●稀薄、清潔、不含固體顆粒或纖維的非易燃易爆液體。
●泵可以輸送諸如礦泉水、軟化水、純水、清油和其他輕化工介質。
●當輸送液體的密度或粘度大于水，如需要，必須配用大功率電機。
●泵是否適用于某一特定液體由多種因素決定，其中最重要的是氯含量、PH值、溫度和溶劑、油的含量等。
【CHL型臥式輕型不銹鋼多級泵（圓筒式）】主要用途：
CHL型臥式輕型不銹鋼多級泵（圓筒式）主要用于家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、凈化系統、輕油等的循環和增壓。
●空調系統?????????? ●施肥、計量系統
●冷卻系統?????????? ●環境應用
●工業清洗?????????? ●供水或增壓系統
●水處理（水的凈化） ●生活用水
●水產養殖?????????? ●(其他)許多專門特定用途

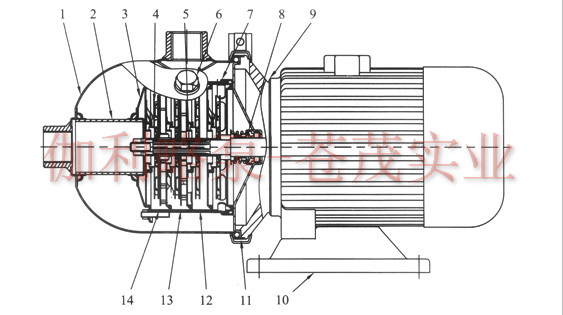

【CHL型臥式輕型不銹鋼多級泵（圓筒式）】結構圖：
|
|
|||||||
|
序號 |
名稱 |
材料 |
AISI/ASTM |
序號 |
名稱 |
材料 |
AISI/ASTM |
|
1 |
進出水段 |
不銹鋼 |
AISI304 |
2 |
連接管 |
不銹鋼 |
AISI304 |
|
3 |
壓板 |
不銹鋼 |
AISI304 |
4 |
葉輪 |
不銹鋼 |
AISI304 |
|
5 |
軸 |
不銹鋼 |
AISI304 |
6 |
堵頭 |
不銹鋼 |
AISI304 |
|
7 |
出水導葉 |
不銹鋼 |
AISI304 |
8 |
機械密封 |
|
|
|
9 |
電機端蓋 |
鋁合金 |
|
10 |
底座 |
鑄鐵 |
ASTM25B |
|
11 |
快速接頭 |
不銹鋼 |
AISI304 |
12 |
導葉 |
不銹鋼 |
AISI304 |
|
13 |
支撐導葉 |
不銹鋼 |
AISI304 |
14 |
導流器 |
不銹鋼 |
AISI304 |
【CHL型臥式輕型不銹鋼多級泵（圓筒式）】性能參數：
|
型號 |
揚程 |
流量(m3/h) |
電機功率(KW) |
轉速(r/min) |
|
CHL2-20 |
14 |
2 |
0.37 |
2900 |
|
CHL2-30 |
21 |
2 |
0.55 |
2900 |
|
CHL2-40 |
28 |
2 |
0.55 |
2900 |
|
CHL2-50 |
35 |
2 |
0.55 |
2900 |
|
CHL2-60 |
42 |
2 |
0.75 |
2900 |
|
CHL4-20 |
15 |
4 |
0.55 |
2900 |
|
CHL4-30 |
22 |
4 |
0.75 |
2900 |
|
CHL4-40 |
30 |
4 |
0.75 |
2900 |
|
CHL8-10 |
8.5 |
8 |
0.75 |
2900 |
|
CHL8-20 |
17 |
8 |
0.75 |
2900 |
|
CHL8-30 |
25.5 |
8 |
1.1 |
2900 |
|
CHL8-40 |
34 |
8 |
1.5 |
2900 |
|
CHL8-50 |
42.5 |
8 |
2.2 |
2900 |
|
CHL12-10 |
9.5 |
12 |
0.75 |
2900 |
|
CHL12-20 |
19.5 |
12 |
1.2 |
2900 |
|
CHL12-30 |
29.5 |
12 |
1.8 |
2900 |
|
CHL12-40 |
39.5 |
12 |
2.4 |
2900 |
|
CHL12-50 |
50 |
12 |
3 |
2900 |
|
CHL16-10 |
10 |
16 |
1.1 |
2900 |
|
CHL16-20 |
21 |
16 |
2.2 |
2900 |
|
CHL16-30 |
32 |
16 |
3 |
2900 |
|
CHL20-10 |
9.5 |
20 |
1.1 |
2900 |
|
CHL20-20 |
21 |
20 |
2.2 |
2900 |
|
CHL20-30 |
33 |
20 |
4 |
2900 |
|
CHLF(T)2-20 |
14 |
2 |
0.37 |
2900 |
|
CHLF(T)2-30 |
21 |
2 |
0.55 |
2900 |
|
CHLF(T)2-40 |
28 |
2 |
0.55 |
2900 |
|
CHLF(T)2-50 |
35 |
2 |
0.55 |
2900 |
|
CHLF(T)2-60 |
42 |
2 |
0.75 |
2900 |
|
CHLF(T)4-20 |
15 |
4 |
0.55 |
2900 |
|
CHLF(T)4-30 |
22 |
4 |
0.55 |
2900 |
|
CHLF(T)4-40 |
30 |
4 |
0.75 |
2900 |
|
CHLF(T)4-50 |
38 |
4 |
1.1 |
2900 |
|
CHLF(T)4-60 |
45 |
4 |
1.1 |
2900 |
|
CHLF(T)8-10 |
8.5 |
8 |
0.75 |
2900 |
|
CHLF(T)8-20 |
17 |
8 |
0.75 |
2900 |
|
CHLF(T)8-30 |
25.5 |
8 |
1.1 |
2900 |
|
CHLF(T)8-40 |
34 |
8 |
1.5 |
2900 |
|
CHLF(T)8-50 |
42.5 |
8 |
2.2 |
2900 |
|
CHLF(T)12-10 |
9.5 |
12 |
0.75 |
2900 |
|
CHLF(T)12-20 |
19.5 |
12 |
1.2 |
2900 |
|
CHLF(T)12-30 |
29.5 |
12 |
1.8 |
2900 |
|
CHLF(T)12-40 |
39.5 |
12 |
2.4 |
2900 |
|
CHLF(T)12-50 |
50 |
12 |
3 |
2900 |
|
CHLF(T)16-10 |
10 |
16 |
1.1 |
2900 |
|
CHLF(T)16-20 |
21 |
16 |
2.2 |
2900 |
|
CHLF(T)16-30 |
32 |
16 |
3 |
2900 |
|
CHLF(T)16-40 |
43 |
16 |
4 |
2900 |
|
CHLF(T)20-10 |
9.5 |
20 |
1.1 |
2900 |
|
CHLF(T)20-20 |
21 |
20 |
2.2 |
2900 |
|
CHLF(T)20-30 |
33 |
20 |
4 |
2900 |
|
CHLF(T)20-40 |
44.5 |
20 |
4.4 |
2900 |
