【CWB型磁力驅動旋渦泵】產品：

【CWB型磁力驅動旋渦泵】產品簡介：

　　CWB型磁力驅動旋渦泵（簡稱磁力旋渦泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理、工藝先進、具有全密封、無泄漏、低流量、高揚程、耐腐蝕的特點，其性能達到國外同類產品的先進水平。磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴之弊病。CWB型磁力驅動旋渦泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷，不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。

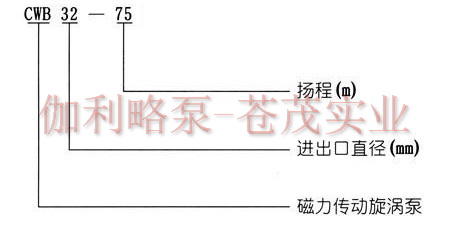

【CWB型磁力驅動旋渦泵】型號意義：

【CWB型磁力驅動旋渦泵】產品特點：

　　CWB型磁力驅動旋渦泵采用磁力傳動結構，保證泵能絕對密封，達到無泄漏輸送腐蝕性、易燃、易爆、劇毒等化學介質。
　　1、高揚程、小流量，比轉數一般小于40；
　　2、結構簡單、體積小、重量輕；
　　3、CWB型磁力驅動旋渦泵具有自潤滑回路，提高滑動軸承使用壽命；
　　4、增設冷卻回路，及時帶走磁渦流熱；
　　5、CWB型磁力驅動旋渦泵采用懸臂葉片，減小葉輪徑向力；
　　6、CWB型磁力驅動旋渦泵隨輸送介質黏度增加，泵的效率急劇下降，因而介質黏度應不大于5×10 -6 M 3 /S。

【CWB型磁力驅動旋渦泵】產品用途：

　　CWB型磁力驅動旋渦泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構。國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送，選用此泵則更為理想。

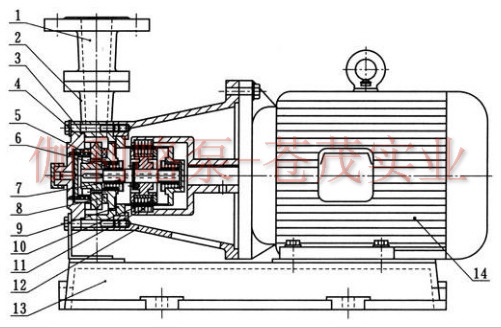

【CWB型磁力驅動旋渦泵】結構圖：

1	進出口接管	8	止推環
2	泵殼	9	隔離套
3	密封墊	10	內磁組件
4	泵蓋組件	11	外磁組件
5	葉輪	12	聯接架
6	軸承	13	底板
7	軸	14	電機

【CWB型磁力驅動旋渦泵】性能參數：

型號	流量（M3/h）	揚程 (m)	轉速 (rpm)	電機功率(kW)	效率η(%)	允許吸上高度(m)	葉輪直徑(mm)	重量 (kg)
CWB20-20	0.72	20	2900	0.75	22	6	65	26
CWB20-40	0.72	40	2900	1.1	18	6	90	32
CWB20-65	0.72	65	2900	2.2	15	6	105	36
CWB25-25	1.44	25	2900	1.1	26	5	75	28
CWB25-40	1.44	40	2900	1.5	24	5	90	40
CWB25-75	1.44	75	2900	4	20	5	110	55
CWB32-30	2.88	30	2900	2.2	28	5	90	38
CWB32-50	2.88	50	2900	3	26	5	100	52
CWB32-75	2.88	75	2900	7.5	22	5	120	76
CWB32-120	2.88	120	2900	11	18	4.5	140	95
CWB40-40	5.4	40	2900	4	30	4	100	70
CWB40-90	5.4	90	2900	11	26	3.5	130	105
CWB50-45	9	45	2900	7.5	30	4	110	92
CWB65-50	14.4	50	2900	15	35	3.5	120	158

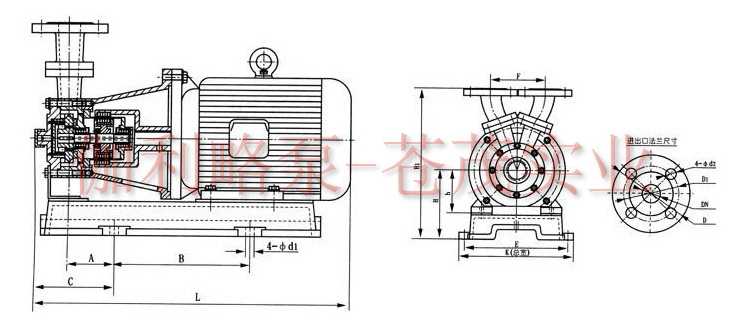

【CWB型磁力驅動旋渦泵】安裝尺寸圖：?

型號	A	B	C	E	F	K	L	h	H	H1	DN	D	D1	φdl	φd2
CWB20-20	31	210	86	125	92	200	440	80	130	2J70	20	90	65	13.5	11
CWB20-40	43	210	58	140	102	200	458	80	130	284	20	90	65	13.5	11
CWB20-65	48	260	108	140	110	200	486	90	153	313	20	105	75	13.5	13.5
CWB25-25	45	210	104	140	120	235	462	80	130	330	25	115	85	13.5	13.5
CWB25-40	49	260	110	140	120	235	488	90	153	353	25	115	85	13.5	13.5
CWB25-75	25	328	93	190	128	242	606	112	175	386	25	115	85	13.5	13.5
CWB32-30	52	260	118	140	150	290	522	90	153	368	32	140	100	13.5	17.5
CWB32-50	28	328	100	160	150	290	614	100	163	378	32	140	100	18	17.5
CWB32-75	100	295	169	320	150	356	684	132	212	42J7	32	140	100	18	17.5
CWB32-120	96	486	173	380	160	416	878	160	240	468	32	140	100	18	17.5
CWB40-40	30	328	104	190	160	310	618	112	175	443	40	150	110	13.5	17.5
CWB40-90	96	486	173	380	160	416	878	160	240	508	40	150	110	18	117.5
CWB50-45	104	295	177	320	1J70	356	692	132	212	462	50	165	125	18	17.5
CWB65-50	82	486	159	380	190	416	878	160	240	520	65	185	145	18	1J7.5

【CWB型磁力驅動旋渦泵】故障原因及排除方法：?

故障形式

產生原因

排除方法

泵不出水

1.水泵反轉

2.進水管道漏氣

3.泵腔蓄水太少

4.電壓太高，啟動時聯軸器打滑

5.吸程太高

1.改變電機接線

2.杜絕漏氣

3.增加蓄水量

4.調正電壓

5.降低泵安裝位置

流量不足

1.吸人管徑太小

2.流道阻塞

3.揚程過高

4.轉速太低

1.調換進水管

2.清洗流道

3.開大出水閥

4.恢復額定轉速

揚程過低

1.流量過大

2.轉速太低

1.關小出水閥

2.恢復額定轉速

噪音太大

1.軸嚴重磨損

2.軸套嚴重磨損

3.驅動磁鋼杯與隔離套接觸

1.更換泵軸

2.更換軸套

3.拆除泵頭重新組裝

漏液

密封圈損壞

更換密封圈

聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，CWB型磁力驅動旋渦泵性能參數、CWB型磁力驅動旋渦泵使用場合、CWB型磁力驅動旋渦泵材質要求、CWB型磁力驅動旋渦泵結構、CWB型磁力驅動旋渦泵安裝尺寸以及CWB型磁力驅動旋渦泵的價格等詳情，我們一定會盡心盡力為您提供優質的服務。
